GBG-3210 亦選用HSK 專用刀把與直驅四五軸。搭配高轉速主軸馬達、磁鐵過濾機、濾紙過濾系統,使用電鑄CBN 砂輪針對熱處理後之變形量進行修正,提高齒輪精度、降低噪音。使用HSK 刀把可進行自動更換砂輪,粗精磨使用不同粒度的砂輪,兼顧加工效率與精度粗度。

自行開發之智慧型交談視窗軟體,支援完整的加工程序,操作者不需經過程式編寫訓練,透過對話式步驟輸入參數與設定加工條件,即可自動產生NC 程式,大幅提升工作效率。

工件規格 GBC-3210 GBG-3210
最大外徑100mm100mm
最大模數M3M3
機器規格
刀具/ 砂輪主軸轉速4000rpm12000rpm
X 軸最大行程400mm400mm
Y 軸最大行程350mm350mm
Z 軸最大行程350mm350mm
B 軸傾斜範圍-100°~100°-100°~100°
最小刀具/ 砂輪直徑0.5”4”
最大刀具/ 砂輪直徑0.5”4”
旋轉檯容許載重( 工件加治具)50kg50kg
軸向名稱
X 軸刀具水平移動軸
Y 軸刀具水平移動軸
Z 軸刀具垂直移動軸
B 軸工件傾斜軸
C 軸工件迴轉軸

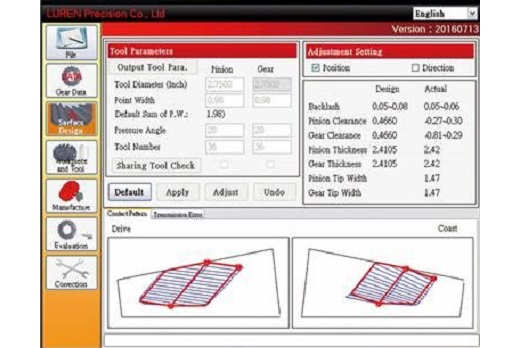

應用案例:1

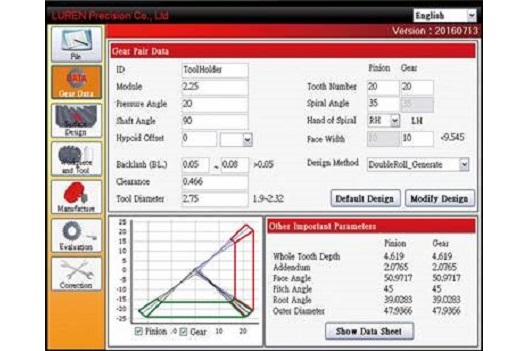

應用案例:2

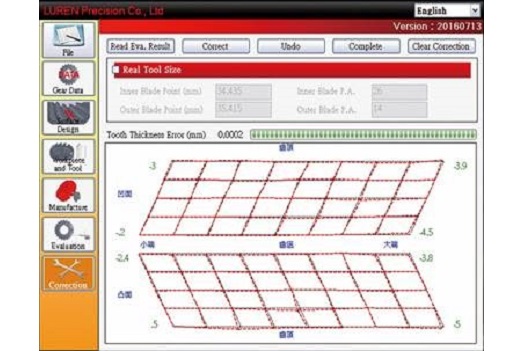

應用案例:3

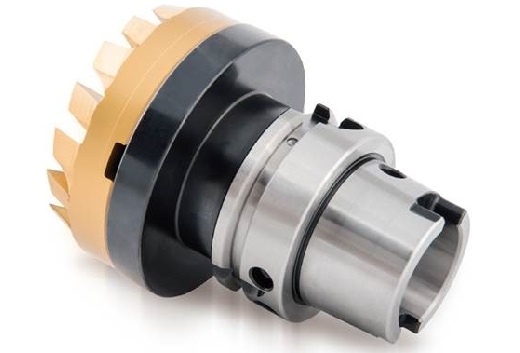

應用案例:4
