齒輪成形磨床,採用FANUC ( 發那科) 控制器與高轉速砂輪主軸,並透過自行開發的智慧型交談視窗軟體,可靈活設計出您所需要的齒形修整及輪磨條件。可加工工件類型包含:漸開線齒輪、擺線齒輪。

GHP-3540 使用世界著名廠牌FANUC( 發那科) 控制器,搭配伺服及直驅馬達,各軸同動可達高精度表現。

自行開發之智慧型交談視窗軟體,支援完整的加工程序,操作者不需經過程式編寫訓練,透過對話式步驟輸入參數與設定輪磨條件,即可自動產生NC 程式,大幅提升工作效率。

主要規格GHP-3540
砂輪主軸馬達170G220G
最小/ 最大外徑30mm / 400mm30mm / 400mm
最大模數M8 (DP3.2)M8(DP3.2) ( 筆式修砂)M12(DP2.1) ( 盤式修砂)
齒數範圍9~999 齒9~999 齒
最大齒深18mm27mm
螺旋角範圍±45°±45°
機構規格
最小頂心距( 頭座外頂心)14mm80mm
最大頂心距( 頭座外頂心)685mm750mm
最大頂心距 ( 頭座通孔)v1200mm1200mm
最大齒面寬(B 軸0º 時) 400mm(B 軸0º 時) 400mm
最大可移動行程(Z 軸)(B 軸0º 時) 650mm(B 軸0º 時) 650mm
最大可移動行程(Z 軸)(B 軸45º 時) 210mm(B 軸45º 時) 235mm
A 軸通孔可容納工件最大外徑110mm110mm
最大可乘載重量( 工件加治具)80kg80kg
砂輪規格
最小砂輪根徑/ 最大砂輪外徑50mm / 230mm210mm / 320mm
最大砂輪厚度30mm40mm
最大砂輪主軸轉速10000 rpm4000 rpm
砂輪主軸馬力20 kW17kW
軸向名稱
X 軸砂輪軸向移動
Y 軸砂輪徑向移動
Z 軸工件軸向移動
A 軸工件迴轉
B 軸砂輪安裝角迴轉
N 軸砂輪主軸

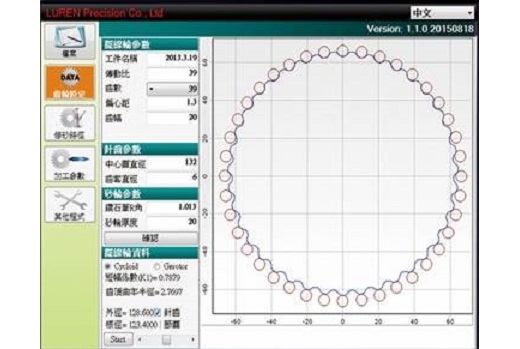

應用案例:1

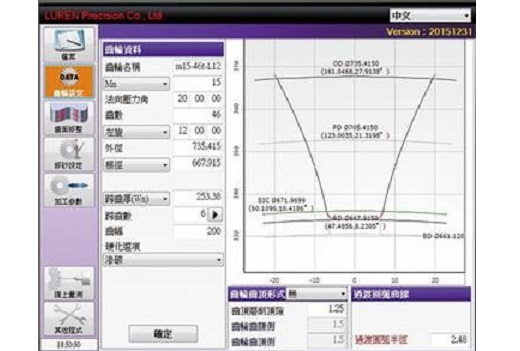

應用案例:2

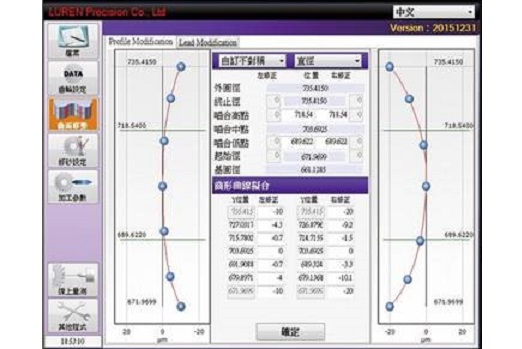

應用案例:3

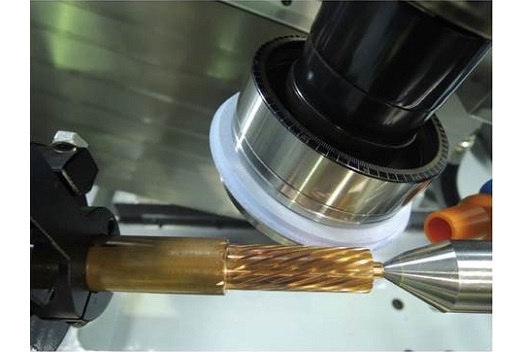

應用案例:4
