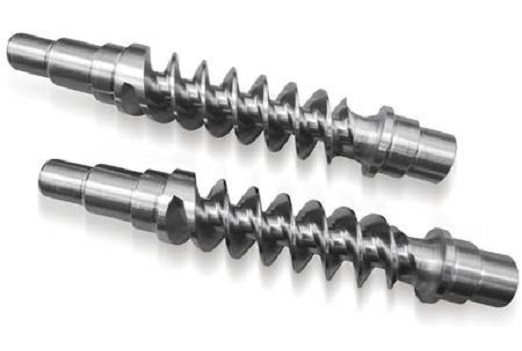

ウォーム研削盤は、ファナックのコントローラーと高速研削用スピン ドルを装備しております; それはインテリジェントな対話型ウィンドウのソフトウェ アーによって、必要な歯形や研削条件を柔軟に出力する事が出来ます。 当機の可能な加工物は、標準のウォーム(ZK、ZI、ZN & ZA)、デュアルリードウォーム、ZC(ニ ーマン)ウォーム、そしてスレッドプラグゲージや転造用ダイを含みます。

THW-2080/3080 製品は世界的に有名 なFANUC コントローラとダイレク トドライブモータを搭載しており、 各軸の高性能な能力を引き出してお ります。

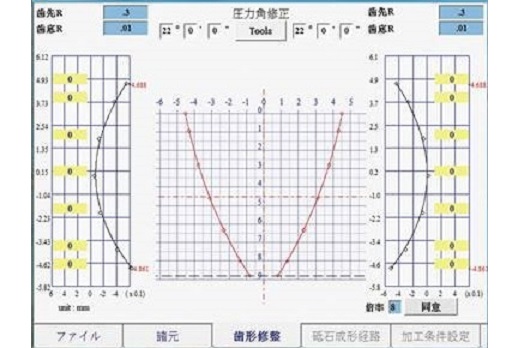

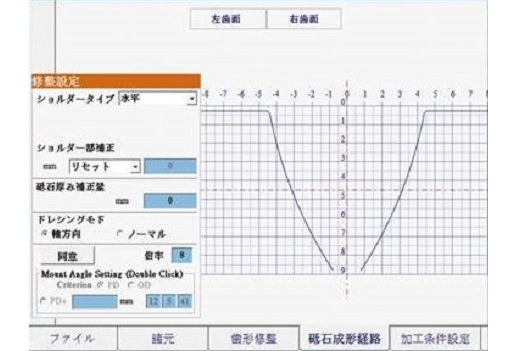

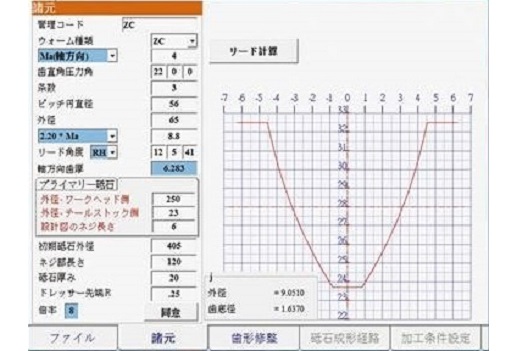

弊社独自開発のインテリジェントな 対話型ウィンドウのソフトウェアー は、完全な機械加工プロセスをサポ ートしています。 対話型ソフトウ ェアーを介して入力されたパラメー ターと研削条件の設定により自動的 にNC プログラムを生成し、大幅に 作業効率を上げることが出来ます。

主要な仕様THW-2080THW-3080
最小/ 最大ワーク径5mm / 200mm5mm / 300mm
最大モジュールM8M12
条数レンジ1 ~ 991 ~ 99
リード角レンジ±35°±45°
圧力角レンジ5° ~ 30°5° ~ 30°
機械的仕様
最小センター間距離80mm80mm
最大センター間距離800mm800mm (標準) / 1200mm ( 中空孔付き)
ワークスピンドル 中空孔径110mm
最大アキシャルスライド移動距離(Z 軸)650mm650mm
最小/ 最大 ワーク軸と砥石センター間距離150mm / 400mm150mm / 400mm
最大重量(ホブ+治具)60kg80kg
砥石仕様
最小砥石寿命径/ 最大砥石径260mm / 400mm260mm / 400mm
最大砥石幅40mm40mm
砥石軸最大スピード4000 rpm4000 rpm
砥石軸出力17kW(22Hp)17kW(22Hp)
アキシャル名前
Y 軸砥石ラジアルスライド
Z 軸ワークアキシャルスライド
A 軸ワーク割り出し軸
B 軸砥石スィベル軸
N 軸砥石軸
Use Case
Use Case
Use Case
Use Case
