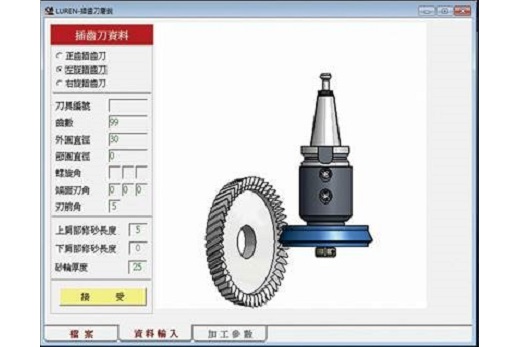

ZHS-3040 以FANUC( 發那科) 控制器結合個人電腦，採用線性馬達、直驅馬達，研發出高精度六軸控制四軸聯動之磨床，除了可磨銳直槽及螺旋槽滾齒刀刃口外，亦可選購螺旋鉋齒刀刃口及車齒刀的磨銳。並透過自行開發的智慧型交談視窗軟體，操作方式淺顯易懂。
滾齒刀磨銳機使用世界著名廠牌FANUC( 發那科) 控制器，搭配線性馬達及直驅馬達，各軸同動可達高精度表現。

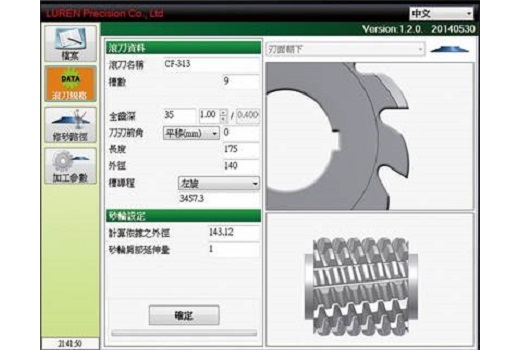

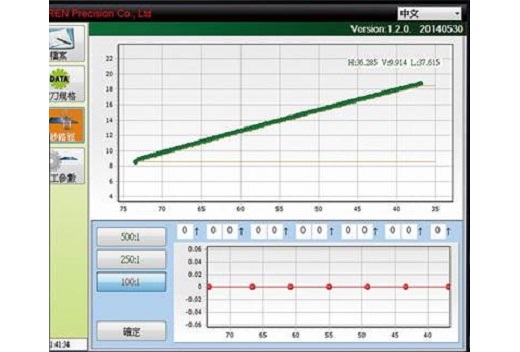

自行開發之智慧型交談視窗軟體，支援完整的加工程序，操作者不須經過程式編寫訓練，也能依據指示步驟輸入參數，操作所有輪磨設定，即可自動產生NC 程式，進行刀具磨銳，大幅提升工作效率。
| 主要規格 | ZHS-3040 | |
|---|---|---|
| 最小/ 最大外徑 | 20mm / 250mm | 0.8” / 9.8” |
| 最大長度 | 300mm | 11.8” |
| 最大刃槽深度 | 35mm | 1.3” |
| 槽數範圍 | 1 ~ 99 | 1 ~ 99 |
| 導程角範圍 | ±20° ( ≤ ±40° 選配 ) | ±20° ( ≤ ±40° 選配 ) |
| 導程範圍 | 1500 ~ ∞ mm (300 ~ ∞ mm 選配 ) | 59.0” ~ ∞ ” (11.8” ~ ∞ ” 選配 ) |
| 機構規格 | ||

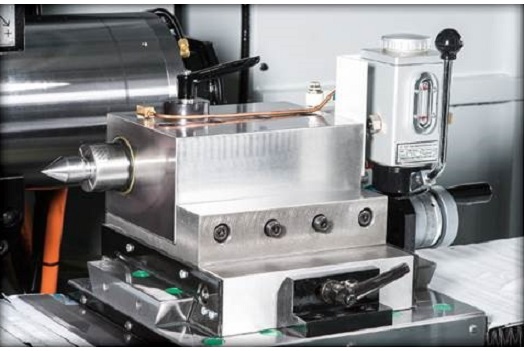

| 最小/ 最大頂心距 | 80mm / 550mm | 3.1” / 21.6” |
| 最大可移動行程(Z 軸) | 650mm | 25.5” |
| 最大可乘載重量( 工件加治具) | 50kg | 110lb |
| 砂輪規格 | ||
| 傳統砂輪最小根徑/ 最大外徑 | 30mm / 125mm | 1.1” / 4.9” |
| 最大砂輪厚度 | 25mm | 0.9” |
| 最大砂輪主軸轉速 | 10000 rpm | 10000 rpm |
| 砂輪主軸馬力 | 15kW | 20Hp |
| 軸向 | 名稱 |
|---|---|
| X 軸 | 砂輪軸向移動 |
| Y 軸 | 砂輪徑向移動 |
| Z 軸 | 工件軸向移動 |
| A 軸 | 工件迴轉 |
| B 軸 | 砂輪安裝角迴轉 |
| N 軸 | 砂輪主軸 |
