ZHS-3040 は、ストレート及び ヘリカルホブ、ヘリカルシェーパーカッターの刃先を再研削することが出来ます。 弊 社独自開発のインテリジェントな対話型ウィンドウのソフトウェアーは操作性良くで きており、必要な歯形や研削条件を柔軟に出力する事が出来ます。

当機は、世界的に有名なFANUC コ ントローラを搭載しており、それ は、リニアモーターとダイレクトド ライブモーターと組み合わされてい ます。 高精度な性能を得るために、 各軸は同時制御することが出来ま す。

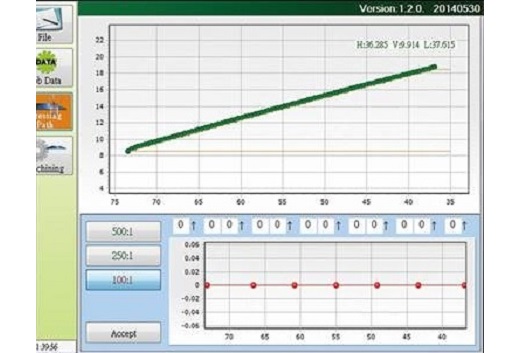

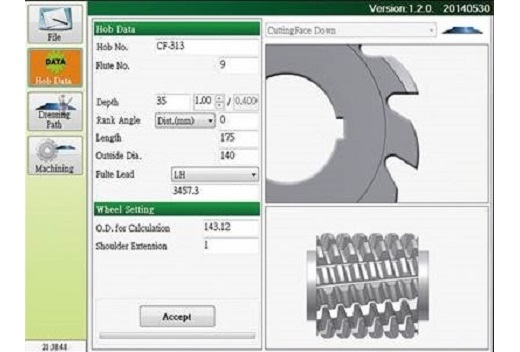

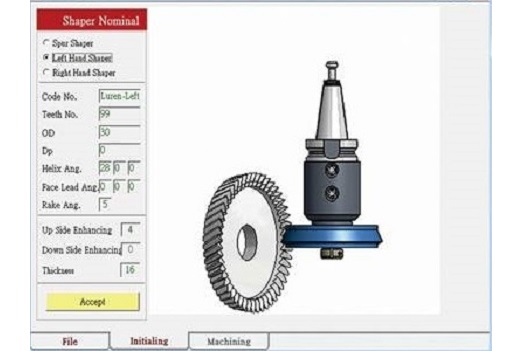

弊社独自開発のインテリジェントな 対話型ウィンドウのソフトウェアー は、完全な機械加工手順をサポート しています。 オペレーターはソフ トウェアーの手順に従う事で諸元の 入力が出来ます。 すべての諸元の 入力後、システムは自動的にそれぞ れのNC プログラムを生成します。 そして切削工具の研削を行います。 つまり大幅に作業効率を上げること が出来ます。

主要な仕様ZHS-3040
ワーク最小/ 最大径20mm / 250mm20mm / 250mm
最大長さ300mm1300mm
最大研削深さ35mm35mm
溝数範囲1 ~ 991 ~ 99
リード角範囲±20° ( ≤ ±40° オプション )±20° ( ≤ ±40° オプション )
ギャシュ リード範囲1500 ~ ∞ mm(300 ~ ∞ mm オプション )1500 ~ ∞ mm(300 ~ ∞ mm オプション )
機械的仕様
最小/ 最大 センター距離80mm / 550mm80mm / 550mm
最大アキシャルスライド移動量(Z 軸)650mm650mm
最大重量(ホブ+治具)50kg50kg
研削砥石仕様
最小/ 最大砥石径(ドレス可能砥石)30mm / 125mm30mm / 125mm
最大砥石幅25mm25mm
最大砥石スピード10000 rpm10000 rpm
砥石スピンドルの出力15kW15kW
アキシャル名前
X 軸砥石軸アキシャルスライド
Y 軸砥石軸ラジアルスライド
Z 軸ワークアキシャルスライド
A 軸ワークピース割り出し軸
B 軸軸砥石旋回軸
N 軸砥石軸
Use Case
Use Case
Use Case

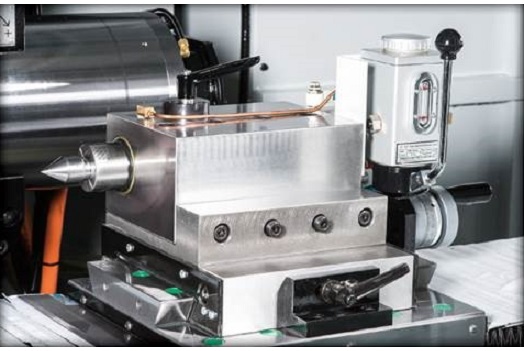

Use Case
